TREINAMENTO TÉCNICO E ENTREGA TÉCNICA
TREINAMENTO TÉCNICO E ENTREGA TÉCNICA

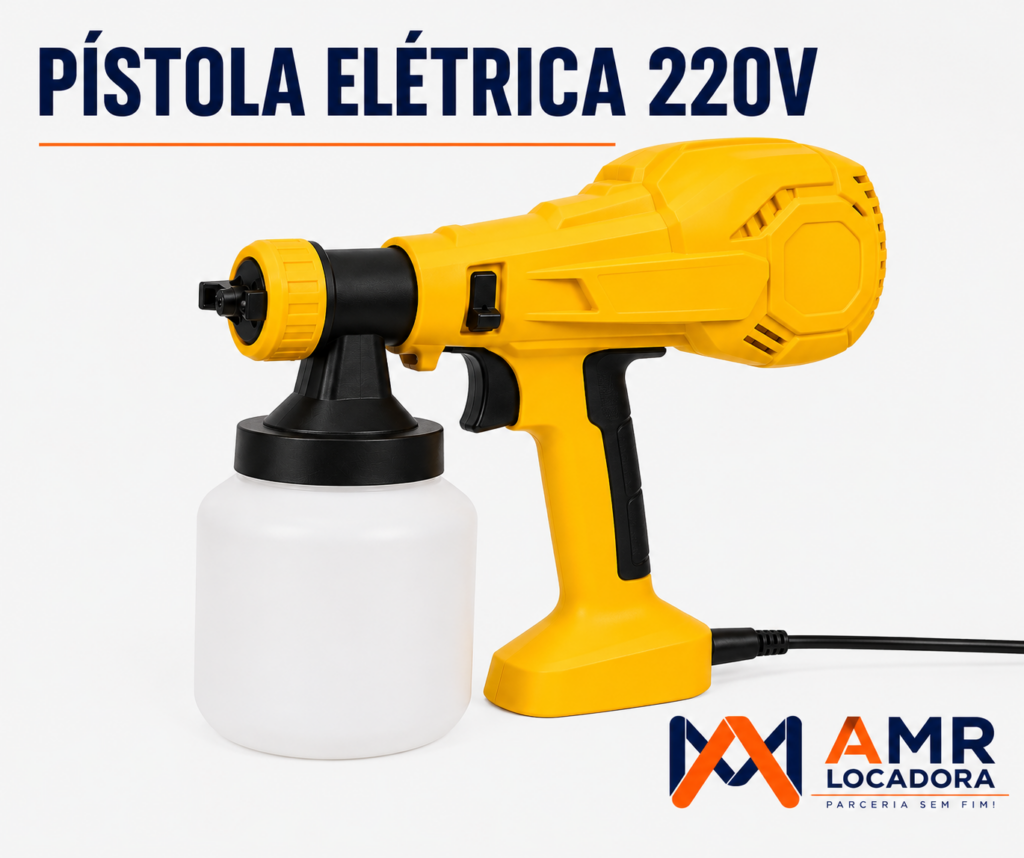

PISTOLA ELÉTRICA DE PINTURA 220 V – SISTEMA HVLP
Documento destinado à equipe técnica, logística e atendimento da AMR Locadora
Objetivo: capacitar a equipe para realizar a entrega técnica, orientação de operação, segurança, regulagem, utilização e limpeza da Pistola Elétrica de Pintura 220 V com sistema HVLP.
1. OBJETIVO DO EQUIPAMENTO
A Pistola Elétrica de Pintura é um equipamento destinado à pulverização de produtos líquidos compatíveis, utilizando sistema HVLP – High Volume Low Pressure (Alto Volume e Baixa Pressão).
O equipamento transforma o produto líquido em partículas finas, permitindo sua aplicação de maneira uniforme sobre diferentes superfícies.
Pode ser utilizada, conforme a compatibilidade do produto e as especificações do modelo, em aplicações como:
paredes
portas
portões
grades
estruturas metálicas
madeira
móveis
superfícies residenciais e industriais compatíveis
IMPORTANTE: a pistola não deve ser tratada como equipamento universal para qualquer tipo de tinta. A compatibilidade, diluição e preparação devem seguir a ficha técnica e as orientações do fabricante do produto utilizado.
2. PRINCÍPIO DE FUNCIONAMENTO – HVLP
A tecnologia HVLP trabalha com elevado volume de ar e baixa pressão de pulverização.
O sistema permite que o produto seja atomizado e distribuído sobre a superfície com menor pressão de saída do que sistemas convencionais de alta pressão.
O resultado da aplicação depende principalmente de:
Produto + viscosidade + bico + vazão + padrão do leque + distância + velocidade.
Portanto, uma pistola funcionando corretamente pode apresentar resultado ruim se a tinta estiver inadequadamente preparada ou se a técnica de aplicação estiver incorreta.
3. DADOS TÉCNICOS PARA TREINAMENTO
As especificações abaixo devem ser utilizadas como referência para os modelos elétricos HVLP disponibilizados pela AMR Locadora. A equipe deve sempre conferir a etiqueta e o manual do modelo específico antes da entrega.
| Item | Referência |
| Alimentação | 220 V / 60 Hz |
| Tecnologia | HVLP |
| Motor | Elétrico |
| Rotação | Conforme modelo |
| Vazão | Ajustável conforme modelo |
| Viscosidade máxima | Conforme modelo e produto |
| Sistema de fluido | Alimentação por reservatório |
| Regulagem | Vazão de produto e padrão de pulverização |
| Aplicação | Produtos compatíveis com pulverização |
ATENÇÃO: não informar ao cliente valores técnicos específicos que não estejam confirmados no equipamento entregue.
4. RESPONSABILIDADE DO OPERADOR
somente pessoa treinada deve operar o equipamento;
a tensão deve ser conferida antes da ligação;
o produto utilizado deve ser compatível com a pistola;
a tinta deve ser corretamente preparada;
o ambiente deve possuir ventilação adequada;
os EPIs necessários devem ser utilizados;
o equipamento não deve ser utilizado próximo a fontes de ignição quando o produto for inflamável;
o motor nunca deve entrar em contato com água, solventes ou outros líquidos;
o equipamento deve ser limpo imediatamente após a utilização.
5. CHECKLIST ANTES DA ENTREGA
☐ Tensão do equipamento: 220 V
☐ Estado do cabo elétrico
☐ Plugue
☐ Corpo do equipamento
☐ Motor
☐ Caneca/reservatório
☐ Tampa
☐ Bicos
☐ Agulha
☐ Capa de ar
☐ Tubo pescador
☐ Reguladores
☐ Chave e acessórios
☐ Copo de viscosidade, quando fornecido
☐ Filtros
☐ Escova de limpeza
☐ Agulha de desobstrução
☐ Manual, quando disponível
Registrar eventuais avarias antes da saída do equipamento.
6. PREPARAÇÃO DO PRODUTO
A preparação da tinta é uma das etapas mais importantes.
1. Conferir a recomendação do fabricante da tinta
A diluição não deve ser determinada apenas pela experiência do operador.
2. Preparar o produto gradualmente
Quando houver necessidade de diluição, adicionar o diluente recomendado pelo fabricante de forma gradual.
Nunca utilizar água ou solvente simplesmente por tentativa.
3. Testar a viscosidade
Quando o equipamento possuir copo de viscosidade, utilizá-lo conforme o procedimento indicado pelo fabricante.
O tempo de escoamento serve como referência para avaliar a viscosidade do produto.
O valor recomendado deve ser aquele indicado para o modelo da pistola e para o produto utilizado.
4. Filtrar
Antes de colocar a tinta na caneca, filtrar o produto para retirar:
grumos
partículas
resíduos
tinta seca
Isso reduz significativamente o risco de obstrução do bico e da agulha.
7. SELEÇÃO DO BICO
O diâmetro do bico influencia diretamente a quantidade e o tipo de produto que pode ser pulverizado.
Bicos menores
Normalmente indicados para produtos de menor viscosidade, como determinados vernizes, seladores, lacas e stains.
Bicos intermediários
Podem ser utilizados em produtos de viscosidade intermediária, conforme especificação do equipamento.
Bicos maiores
Podem permitir a aplicação de produtos mais viscosos, desde que o equipamento seja compatível.
REGRA AMR: Nunca escolher o bico somente pelo tamanho. Deve-se considerar simultaneamente o produto, sua viscosidade, a recomendação do fabricante e a capacidade do equipamento.
8. REGULAGEM DO LEQUE
JATO HORIZONTAL
Utilizado normalmente para movimentos verticais.
JATO VERTICAL
Utilizado normalmente para movimentos horizontais.
JATO CIRCULAR
Pode ser utilizado para áreas menores, cantos ou estruturas específicas.
A regulagem deve ser testada antes da aplicação definitiva.
9. AJUSTE DO TUBO PESCADOR
O tubo pescador localizado dentro da caneca deve estar posicionado de acordo com a orientação de uso do equipamento e a posição de aplicação.
Para aplicações em diferentes ângulos, deve-se verificar a configuração indicada para o modelo.
Nunca realizar essa alteração com o equipamento ligado ou pressurizado.
10. TÉCNICA CORRETA DE APLICAÇÃO
DISTÂNCIA
Como referência inicial, trabalhar aproximadamente entre 15 e 20 cm da superfície, ajustando conforme o produto, bico e orientação do fabricante.
POSIÇÃO
Manter a pistola paralela à superfície.
MOVIMENTO
lineares
uniformes
contínuos
sem movimentos em arco
GATILHO
Acionar o gatilho antes de entrar na área de aplicação e interromper a pulverização após ultrapassar a borda da área.
Isso reduz concentração de tinta no início e no final da passada.
11. SOBREPOSIÇÃO DAS PASSADAS
As passadas devem possuir sobreposição suficiente para produzir cobertura uniforme.
A porcentagem exata pode variar conforme produto, bico, regulagem, velocidade, superfície e acabamento desejado.
A equipe deve orientar o operador a realizar testes antes da aplicação definitiva.
12. COMO IDENTIFICAR UMA REGULAGEM INCORRETA
EXCESSO DE TINTA
Possíveis causas: vazão excessiva; produto muito diluído; distância insuficiente; velocidade muito baixa.
Consequências: escorrimento; manchas; excesso de material; aumento do consumo.
POUCA TINTA
Possíveis causas: vazão insuficiente; produto muito viscoso; distância excessiva; velocidade excessiva; bico inadequado.
PULVERIZAÇÃO IRREGULAR
Verificar: viscosidade; limpeza do bico; agulha; capa de ar; montagem; alimentação elétrica; regulagem.
13. CUIDADO COM O MOTOR
Este é um dos principais pontos da entrega técnica.
NUNCA:
lavar o motor
jogar água sobre o equipamento
mergulhar o equipamento em solvente
permitir entrada de tinta na parte motora
utilizar o equipamento com danos no cabo
bloquear as entradas de ventilação
A parte elétrica deve ser protegida contra contato com líquidos.
O conjunto frontal de pintura deve ser separado da unidade motora conforme o procedimento previsto para o modelo.
ATENÇÃO: nunca deixar a pistola virada, deitada ou inclinada com tinta no reservatório. A tinta pode retornar pelo sistema de alimentação e atingir a unidade motora, provocando contaminação interna, danos aos componentes e possível queima do motor.
14. LIMPEZA APÓS A UTILIZAÇÃO
A limpeza fina é OBRIGATÓRIA e deve ocorrer imediatamente após cada utilização.
A pistola NÃO deve ser guardada, transportada ou devolvida com resíduos de tinta no reservatório, bico, agulha, capa de ar ou canais internos.
PROCEDIMENTO
1. Desligar o equipamento.
2. Retirar a alimentação elétrica.
3. Remover o restante da tinta.
4. Limpar a caneca.
5. Utilizar o produto de limpeza compatível com a tinta utilizada.
6. Pulverizar o produto de limpeza até que o sistema esteja limpo, quando esse procedimento for permitido pelo fabricante.
7. Desmontar o conjunto frontal conforme orientação do equipamento.
8. Remover bico e agulha.
9. Limpar cuidadosamente os canais internos.
10. Limpar capa de ar e demais componentes.
11. Secar adequadamente.
12. Montar novamente.
ATENÇÃO: o motor elétrico não deve entrar em contato com água, solvente ou produto de limpeza.
REGRA DE OURO AMR: USOU → DESLIGOU → LIMPOU → SECOU → GUARDOU.
15. O QUE NÃO FAZER
A equipe deve deixar claro ao cliente:
Ligar em 127 V quando o equipamento for 220 V
utilizar tinta incompatível
ultrapassar a viscosidade recomendada
trabalhar com bico obstruído
operar sem ventilação adequada
apontar o jato contra pessoas
utilizar próximo a fonte de ignição quando houver produto inflamável
lavar o motor
guardar com tinta dentro
deixar a pistola virada ou deitada com tinta na caneca
desmontar componentes elétricos
realizar reparos improvisados
modificar o equipamento
utilizar solvente inadequado
16. SEGURANÇA DO OPERADOR
O operador deve utilizar os EPIs adequados ao produto aplicado e ao ambiente de trabalho.
proteção respiratória adequada
óculos de segurança
luvas compatíveis
proteção auditiva, quando necessária
vestimenta adequada
A ficha de segurança do produto utilizado deve ser observada.
A pistola pulveriza o produto em partículas finas. Portanto, o risco de inalação deve ser considerado.
17. ROTEIRO DE ENTREGA TÉCNICA AMR
ETAPA 1 — IDENTIFICAÇÃO
“Este equipamento é uma Pistola Elétrica de Pintura DESOON 220 V, com sistema HVLP.”
ETAPA 2 — SEGURANÇA
“Antes de ligar, confirme a tensão de 220 V, utilize os EPIs adequados e trabalhe em ambiente com ventilação.”
ETAPA 3 — PRODUTO
“Utilize somente produto compatível com o equipamento e siga a orientação do fabricante quanto à diluição.”
ETAPA 4 — FILTRAGEM
“Filtre a tinta antes de colocar na caneca para evitar obstrução do bico.”
ETAPA 5 — BICO
“Escolha o bico conforme o produto e a recomendação do fabricante.”
ETAPA 6 — TESTE
“Antes de pintar a superfície definitiva, faça um teste para regular vazão, leque e distância.”
ETAPA 7 — APLICAÇÃO
“Mantenha a pistola paralela à superfície, com distância constante e movimento uniforme.”
ETAPA 8 — LIMPEZA
“Terminou a pintura? Limpe imediatamente. Não guarde tinta dentro da pistola.”
ETAPA 9 — MOTOR
“Não molhe nem lave a parte elétrica do equipamento.”
ETAPA 10 — DEVOLUÇÃO
“O equipamento deverá ser devolvido limpo, completo e nas mesmas condições de conservação em que foi entregue, ressalvado o desgaste normal de uso.”
18. TESTE DE COMPREENSÃO DO CLIENTE
1. Qual é a tensão deste equipamento?
Resposta: 220 V.
2. Qual sistema de pulverização ele utiliza?
Resposta: HVLP – Alto Volume e Baixa Pressão.
3. Pode utilizar qualquer tinta?
Resposta: Não. O produto deve ser compatível com o equipamento e seguir as recomendações do fabricante.
4. É necessário filtrar a tinta antes de colocar na caneca?
Resposta: Sim. A filtragem ajuda a evitar partículas, grumos e obstruções no bico e na agulha.
5. Pode lavar o motor ou deixar água/solvente entrar na parte elétrica?
Resposta: Não. A unidade motora deve ser protegida contra água, solventes e qualquer outro líquido.
6. O que deve ser feito imediatamente após terminar a pintura?
Resposta: Realizar a limpeza fina e completa da pistola imediatamente após o uso.
7. Pode guardar ou devolver a pistola com tinta dentro da caneca?
Resposta: Não. A pistola deve ser completamente limpa antes de ser guardada ou devolvida.
8. Pode deixar a pistola elétrica virada, inclinada ou deitada com tinta na caneca?
Resposta: Não. A tinta pode retornar pelo sistema de alimentação e atingir a unidade motora, podendo causar contaminação interna, danos aos componentes e até a queima do motor.
9. A limpeza fina é obrigatória mesmo se for usar novamente no mesmo dia?
Resposta: Sim. A limpeza deve ser realizada imediatamente após cada utilização. Não se deve deixar tinta ou resíduos permanecerem no sistema.
10. Quem é responsável por utilizar o equipamento corretamente e realizar a limpeza após o uso?
Resposta: O operador/LOCATÁRIO, conforme as condições estabelecidas no contrato de locação e as orientações técnicas da AMR Locadora.
19. CHECKLIST DE ENTREGA TÉCNICA
Equipamento: Pistola Elétrica de Pintura DESOON 220 V
Cliente: ______________________________________________
Contrato: ______________________________________________
Data: ______________________________________________
Responsável AMR: ______________________________________________
ORIENTAÇÕES REALIZADAS
☐ Identificação do equipamento
☐ Conferência da tensão 220 V
☐ Explicação do sistema HVLP
☐ Preparação da tinta
☐ Orientação sobre viscosidade
☐ Filtragem do produto
☐ Seleção do bico
☐ Regulagem do leque
☐ Regulagem da vazão
☐ Distância de aplicação
☐ Técnica de movimentação
☐ Uso dos EPIs
☐ Cuidados com o motor
☐ Procedimento de limpeza
☐ Desmontagem do conjunto frontal
☐ Armazenamento
☐ Cuidados para devolução
TESTE PRÁTICO
☐ Cliente acompanhou a demonstração
☐ Cliente realizou teste prático
☐ Cliente demonstrou compreensão da operação
☐ Cliente recebeu orientação de segurança
☐ Equipamento entregue em condições de uso
20. PADRÃO AMR LOCADORA
“NÃO ENTREGAMOS APENAS EQUIPAMENTO. ENTREGAMOS CONHECIMENTO PARA UTILIZÁ-LO CORRETAMENTE.”
A entrega técnica da AMR Locadora deve garantir que o cliente saiba:
OPERAR → REGULAR → APLICAR → LIMPAR → CONSERVAR → DEVOLVER
O objetivo não é apenas ensinar o cliente a ligar a pistola.
O objetivo é reduzir:
mau uso
desperdício de tinta
danos ao equipamento
reclamações
devoluções inadequadas
paradas durante a obra
e aumentar:
segurança
produtividade
qualidade da aplicação
vida útil do equipamento
satisfação do cliente
AMR LOCADORA
Parceria sem fim!
AMR Locadora • Treinamento Técnico Interno
